Den Eigenbedarf eines Unterwerks optimieren

Dank Batteriespeicher mit Notstromfähigkeit wird der Eigenbedarf des Unterwerks auch bei Netzausfall versorgt

Im Unterwerk befinden sich Kommunikationsknoten des Lichtwellenleiternetzes und Einrichtungen für die sichere Netzführung des Stromnetzes, wie Schutzgeräte und ferngesteuerte Schaltanlagen. Diese Geräte werden über eine unterbrechungsfreie Stromversorgungsanlage (USV) versorgt. Die USV-Anlage besteht aus Gleichrichtern, welche Bleibatterien speisen. Mit diesen Bleibatterien ist eine gewisse Autarkie garantiert. Dank dem ecoBatterySystem mit einer Kapazität von 45,5 kWh und einer Lade- und Entladeleistung von 22 kW kann die Überbrückungszeit erheblich verlängert werden, dadurch kann der Einsatz von Notstromdieselgeneratoren vermieden werden. Ohne Energieproduktion der PV-Anlage kann der Batteriespeicher via Notstromfähigkeit den Betrieb der USV-Anlage für bis zu 17 Stunden sicherstellen. Mit der Energieproduktion der PV-Anlage besteht die Chance, den Betrieb zusätzlich zu verlängern, weil das ecoBatterySystem der ecocoach AG ermöglicht, die Batterie mit der PV-Anlage während dem Tageslicht im Inselnetz zu laden.

Eigenverbrauchsoptimierung für den Betrieb des Unterwerks

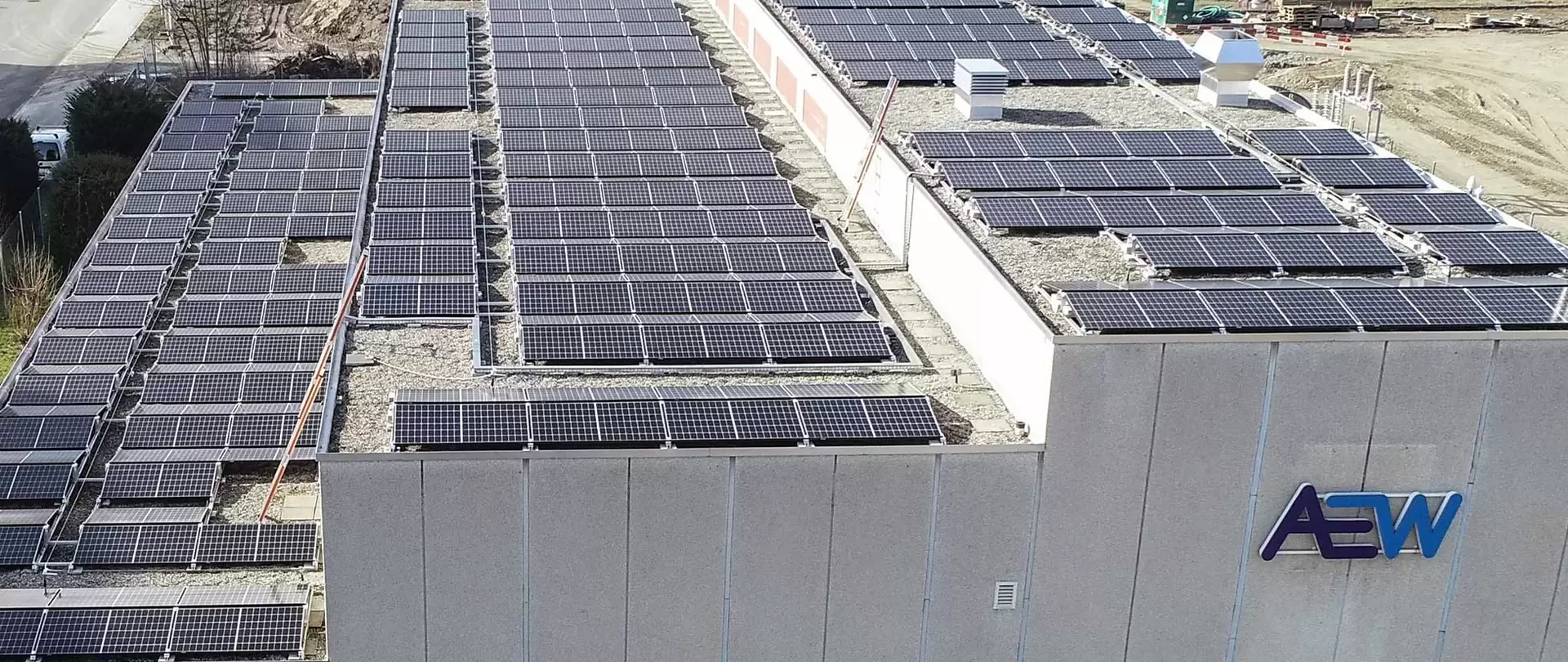

Möglichst viel der Energie, welche durch die PV-Anlage mit 110 kWp produziert wird, soll für den Betrieb des Unterwerks eingesetzt werden. Dank dem installierten Batteriespeicher und dem Monitoringsystem kann der Eigenverbrauch entsprechend optimiert werden.

Normalerweise sind PV-Anlagen dieser Dimension im Inselnetz schwierig mit Batteriespeichern zu kombinieren, da sie mehr Leistung abgeben als der Batteriespeicher aufnehmen kann. Da wir jedoch mit unserem Energie­managementsystem, dem ecoEnergyCoach, den PV-Wechselrichter direkt messen und ansteuern können, ist die Kombination möglich. Der Batteriespeicher nimmt so viel Energie wie möglich auf. Ist das Maximum erreicht, wird die Restenergie der PV-Anlage zurückgeregelt, damit das Inselnetz nicht zusammenbricht.

Die ecocoach Cloud-Lösung entspricht hohen Sicherheitsstandards

Die Sicherheitsanforderungen für Cloud-Lösungen und Netzwerkverbindung sind in einem Unterwerk sehr hoch. Gemeinsam mit unseren Software-Entwicklern musste also geklärt werden, ob die Software und Cloud-Lösung der ecocoach dem notwendigen Sicherheitsstandard entspricht. So sind beispielsweise keine Verbindungen von aussen zugelassen. Auch sogenannte VPN-Tunnel reichen nicht aus, um die Sicherheit zu garantieren. Da bei einer solchen Verbindung für den Kunden unklar ist, welche Daten genau übermittelt werden. In unserem Fall arbeiten wir jedoch mit einer TLS-verschlüsselten TCP-Verbindung, die den Sicherheitsanforderungen entspricht. Zudem können wir bei unserem System vor Ort manuell die IP-Einstellungen der Steuerung vornehmen, was es ermöglicht, die DNS-Server des Kunden zu hinterlegen. Somit konnte bei diesem Projekt in Kaiseraugst gezeigt werden, dass zu den gezielten Kundenanpassungen auf der Steuerung die verschlüsselte Verbindungsmethode von der Steuerung zur Cloud trotzdem genutzt werden kann und somit sehr gut überwacht wird. Die TLS-Verschlüsselung gewährt eineindeutig bestimmte und kontrollierte Verbindungen von der Steuerung zur Cloud, nicht zuletzt durch Kundenspezifische DNS-Auflösungen.

Dieses Projekt ist aufgrund verschiedener Aspekte interessant für die ecocoach AG: Es zeigt einen neuen und vielversprechenden Einsatzbereich für den Batteriespeicher, das ecoBatterySystem, auf. Nach einer Testphase sollen zukünftig weitere Unterwerke der AEW Energie AG mit einer PV-Anlage und einem Batteriespeicher ausgestattet werden.
